ZX7-160/200/250/315/400/500逆變直流弧焊機
使用說明書
安全須知！
重要提示：
焊割過程中，不能切換功能轉換開關，以免損壞機器。
進行切割前，必須先拔掉與電焊鉗連接的快速插頭，確保焊鉗與主機斷開，以防觸電。
使用該設備需加裝漏電安全保護開關！
使用國家安全監察部門認可的焊接勞動保護用品！
操作者必須是持有效的《金屬焊接（氣割）作業》操作證的特種作業人員！
觸電-會導致嚴重傷害！
按照應用標準，安裝好接地裝置。
在皮膚裸露、戴有濕手套或穿著濕衣服時，禁止接觸帶電部件或電焊條。
確保您和地面及工件間是絕緣狀態。
確認您的工位是安全狀態。
煙氣-會有害健康！
讓頭部保持在煙氣之外。
在弧焊時，使用通風或抽氣裝置，避免吸入煙氣。
弧光輻射-會損害您的眼睛，灼傷皮膚！
使用合適的焊接面罩和濾光鏡，穿上防護服，以保護您的眼睛和身體。
用適合的面罩或簾保護旁觀者免受傷害。
火災-焊接火花可能會導致火災，確認焊接工位附近無易燃物，請注意安全防火。
噪音-過度的噪音對人的聽力有害
保護您的耳朵，使用耳朵防護罩或戴上其他聽力保護物。
警告旁觀者，噪音會對其聽覺造成潛在傷害。
故障-遇到困難時，尋求專業人士的幫助。
如您在安裝和操作時遇到困難，請按本手冊的有關內容進行排查。
直流弧焊機簡介
該焊機是采用先進的逆變技術制造的。逆變電源是采用大功率器件V-MOS場效應管，將50/60HZ的工作頻率轉換為高頻（如100KHZ以上），再降壓整流，通過脈寬調制技術（PWM）輸出大功率直流源，主變壓器的重量，體積大幅度下降，效率提高30％以上。引弧系統采用高頻振蕩原理。其特點：穩定、可靠、輕便、節能、無電磁噪音。
手弧焊機系列的特點是：高效、節能、輕便、且具有良好的動特性，電弧穩定，溶池容易控制。較高的空載電壓和較好的能量推力補償。用途廣泛，可用于高空作業，野外作業，室內外裝修等，與國內同類產品相比具有體積小，重量輕、安裝簡便，操作容易等特點。
一、主要技術參數
1-1.參數表
|
型號 參數 |
ZX7-160 |
ZX7-200 |
ZX7-200B |
ZX7-250 |
|
電源電壓（V） |
單相220V±15 |
三相AC380V±15 |
||
|
額定輸入電流（A） |
24 |
32 |
32 |
15 |
|
空載電壓（V） |
70 |
56 |
62 |
54 |
|
輸出電流調節（A） |
30-160 |
20-200 |
20-200 |
20-250 |
|
額定輸出電壓（V） |
27 |
28 |
28 |
30 |
|
推力調節范圍（A） |
- |
- |
0-100 |
0-100 |
|
負載持續率（％） |
90 |
40 |
60 |
60 |
|
空載損耗（W） |
40 |
40 |
40 |
60 |
|
效率（％） |
85 |
85 |
85 |
85 |
|
功率因數 |
0.93 |
0.93 |
0.93 |
0.93 |
|
絕緣等級 |
B |
B |
B |
B |
|
外殼防護等級 |
IP21 |
IP21 |
IP21 |
IP21 |
|
重量 |
8 |
8 |
810 |
15 |
|
外形尺寸 |
371×155×295 |
371×155×295 |
425×205×355 |
480×210×310 |
|
型號 參數 |
ZX7-315 |
ZX7-400 |
ZX7-400B |
ZX7-500 |
|
電源電壓（V） |
三相AC380V±15 |
|||
|
額定輸入電流（A） |
20 |
28 |
28 |
38 |
|
空載電壓（V） |
69 |
67 |
67 |
67 |
|
輸出電流調節（A） |
20-315 |
20-400 |
20-400 |
20-500 |
|
額定輸出電壓（V） |
33 |
36 |
36 |
40 |
|
推力調節范圍（A） |
0-100 |
0-100 |
0-100 |
0-100 |
|
負載持續率（％） |
60 |
40 |
60 |
60 |
|
空載損耗（W） |
80-100 |
100 |
100 |
100 |
|
效率（％） |
85 |
85 |
85 |
85 |
|
功率因數 |
0.93 |
0.93 |
0.93 |
0.93 |
|
絕緣等級 |
B |
B |
B |
B |
|
外殼防護等級 |
IP21 |
IP21 |
IP21 |
IP21 |
|
重量 |
18 |
28 |
35 |
35 |
|
外形尺寸 |
450×300×290 |
565×305×495 |
540×365×370 |
540×365×370 |

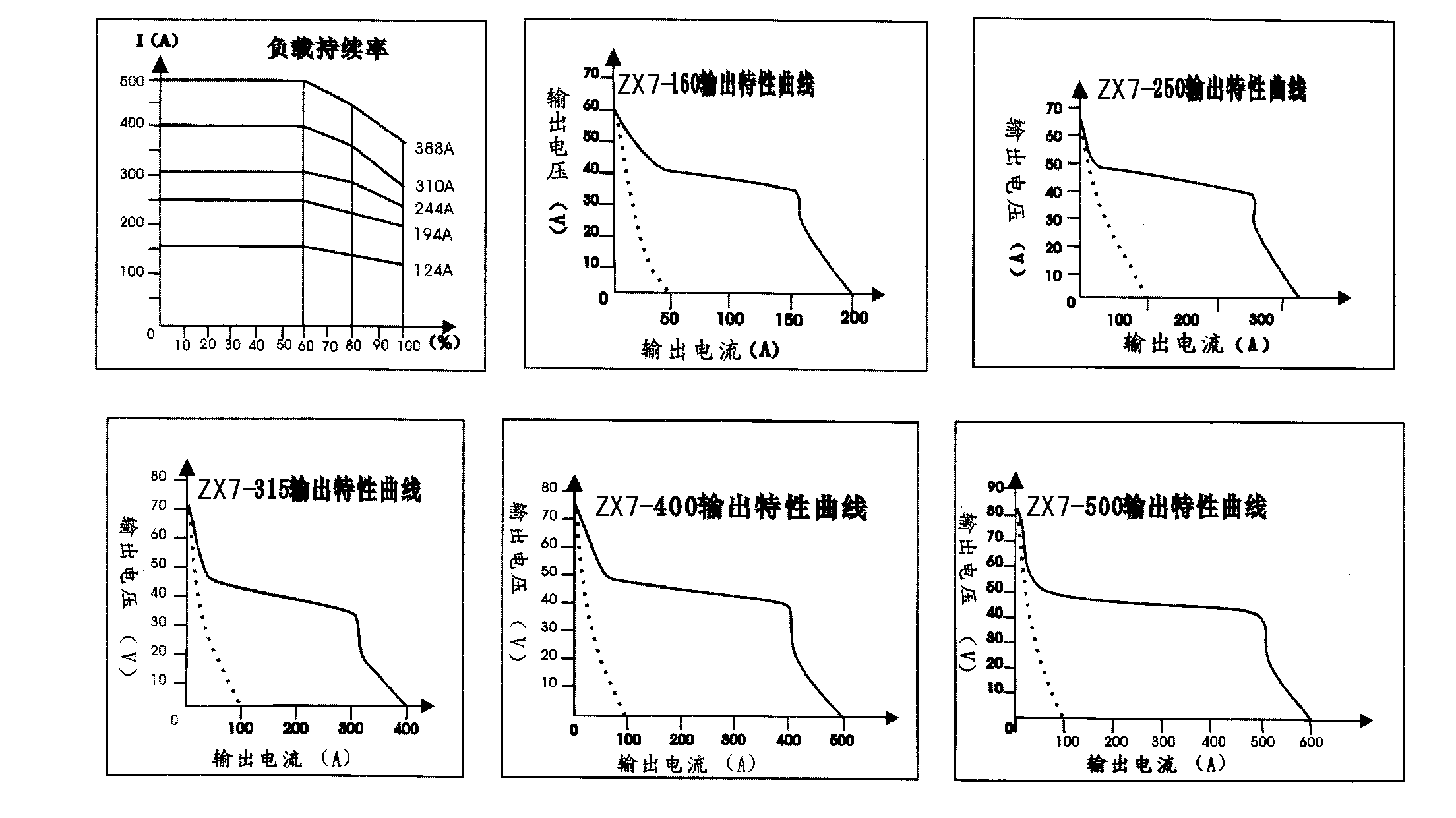

1-2.負載持續率曲線及外特性曲線
二、安裝
2-1.電源線的連接
1）每臺機都裝有一次電源線，應根據焊機的輸入電壓將一次線接在相應電壓等級上，切勿錯接電壓等級。
2）一次電源要與對應的電源接線柱或插座接觸良好，防止氧化。
3）用萬用表測量一下輸入電壓值是否在波動范圍內。

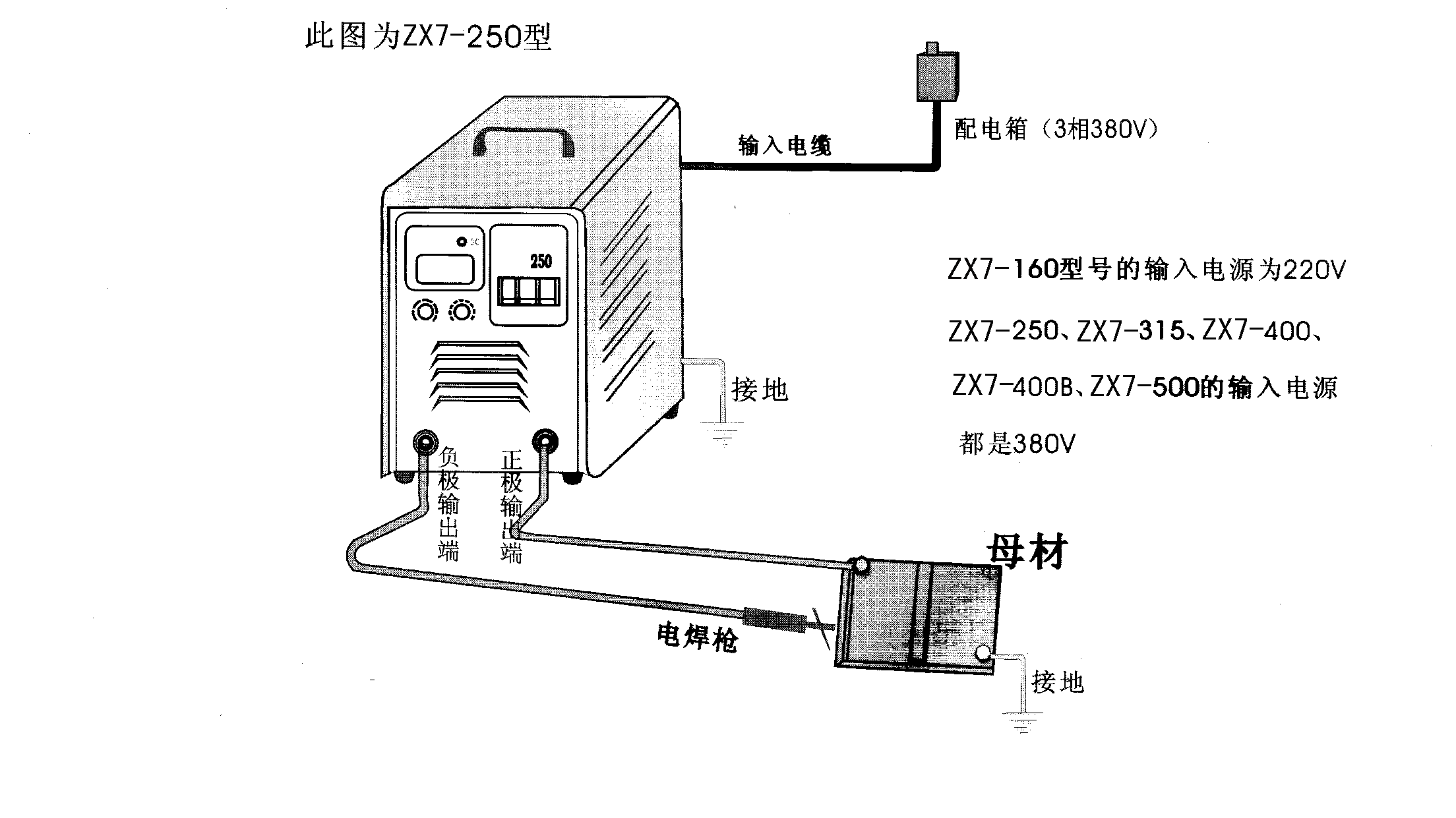

2-2.輸出線的連接
1）每臺焊機配有兩個快速插頭，將快速插頭前面板的快速插座上，要用力加以旋緊，保證接觸良好，否則工作時間長工作電流大的時候?qū)?huì)燒毀插頭與插座，這要引起足夠的重視。
2）焊把線連接前面板的負極，工件接正極，地線鉗的另一端與紅色快速插頭連接，注意連接時用內六角板手緊固好，使二次電纜線（把線及地線）與快速插頭接觸良好，否則將會燒毀快速插頭。
3）要注意接線的極性，一般直流焊機的接線方式有兩種：正接法和反接法；
正接法：焊把接負極，工件接正極；（適用于酸性焊條）
反接法：工件接負極，焊把接正極。（適用于不銹鋼、纖維素堿性等焊條）
焊接時根據工件工藝要求而選定，如果選擇不當將出現電弧不穩定，飛濺大及粘條等現象，遇此情況可以方便地掉換快速插頭改變極性。
4）如果工件與焊機距離太遠（50-100米）。所用的二次線（把線和地線）比較長，這樣選擇導線截面積時應適當?shù)拇笠恍詼p少電纜電壓降。
2-3.檢查
1）焊機是否按標準作了可靠接地。
2）全部結點是否接觸良好（尤其地線鉗與工件接觸）。
3）輸出的把線與地線是否短接。
4）輸出的極性是否正確。
5）如選用電路保護器，漏電電流＜30mA。
6）焊接時飛濺能引起火災，因此要檢查附近是否有易燃物等。
三、操作

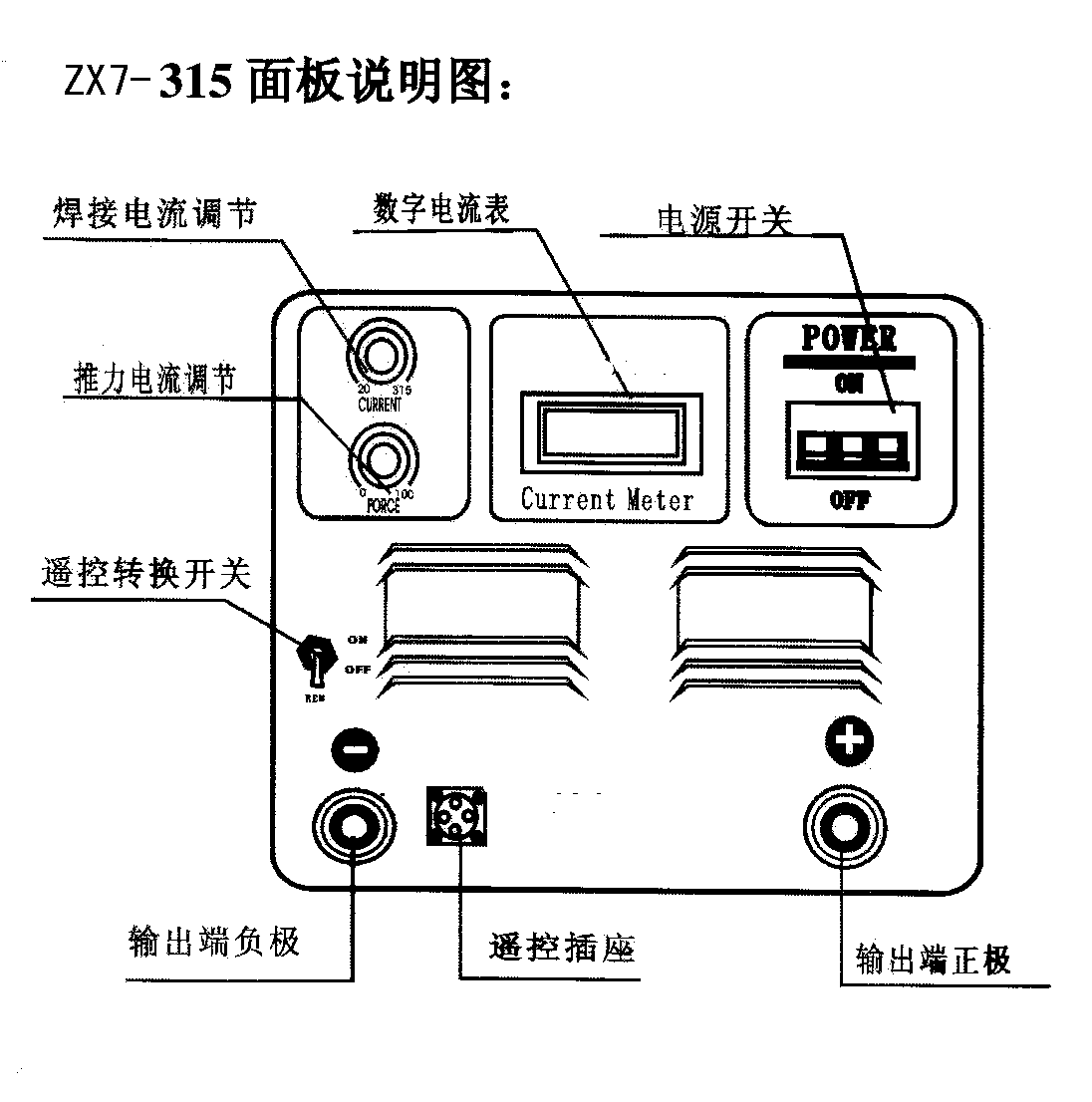

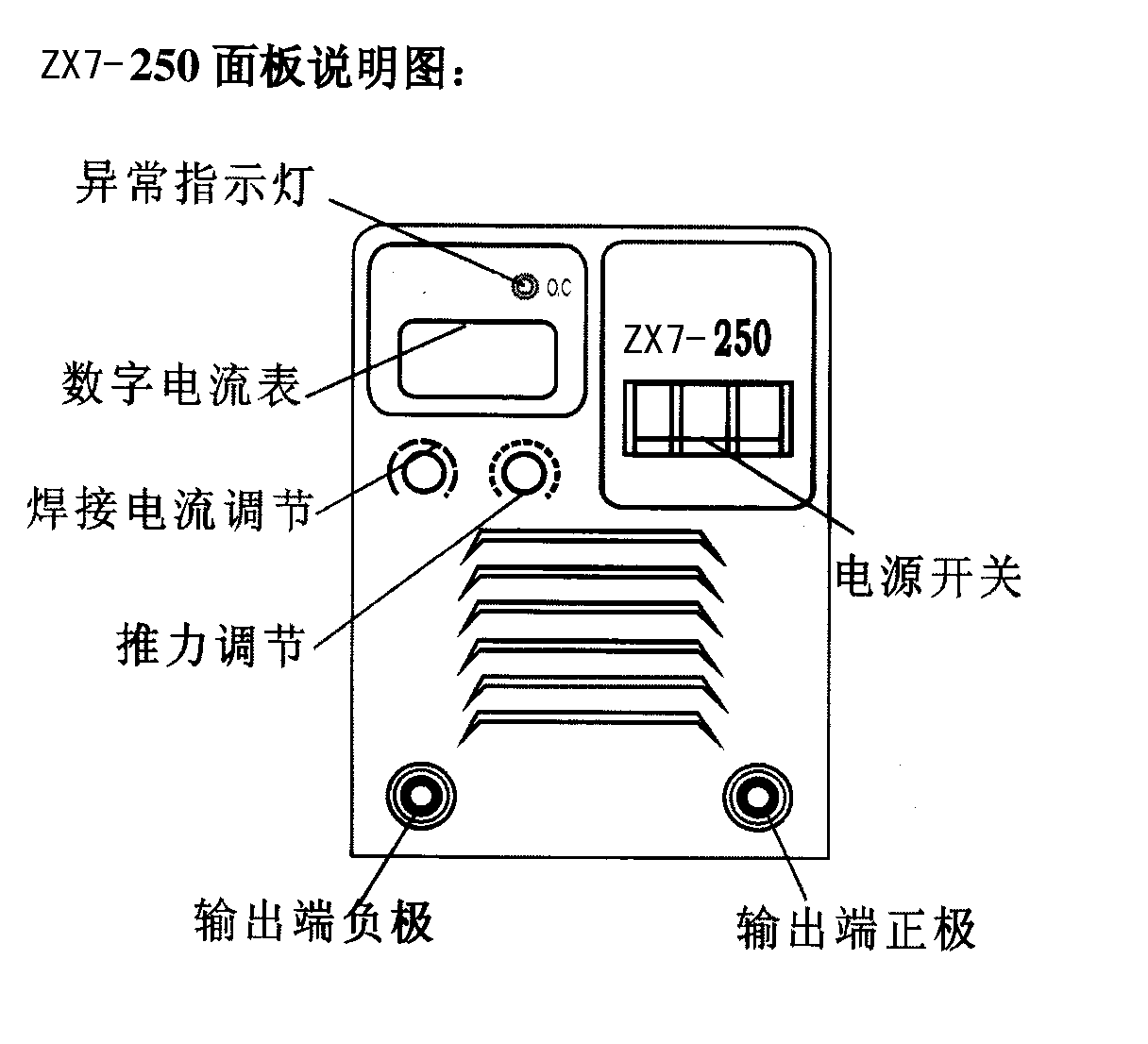

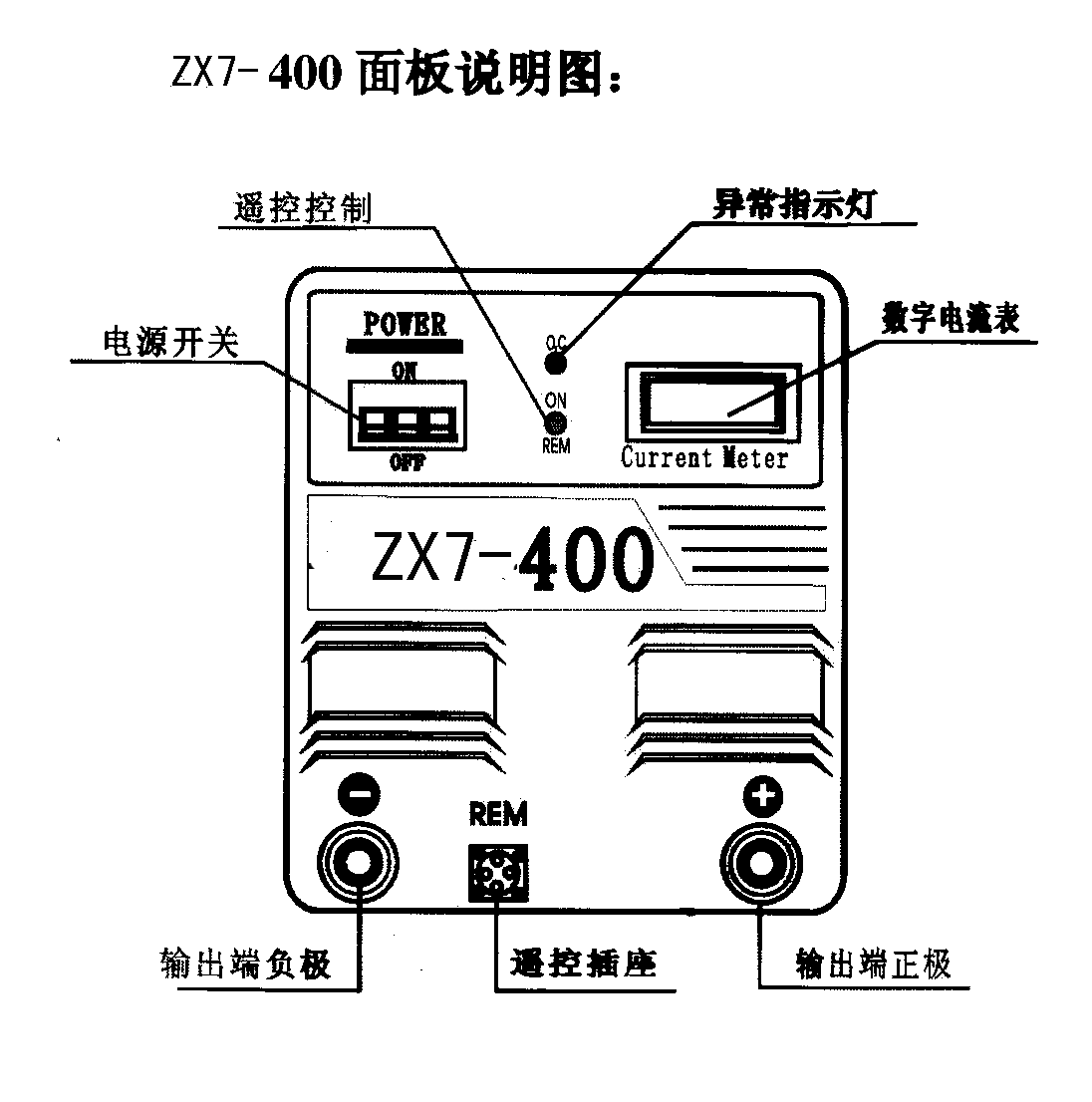

3-1.操作說明（附面板圖）
1）打開電源開關，表頭屏幕顯示設定電流值，風扇開始旋轉。
2）用戶根據需要，調節“焊接電流調節旋鈕”和“引弧推力旋鈕”，使焊接性能達到要求。
3）一般情況下，焊接焊條與焊接電流對應值為：
φ2.5: 70-100A；φ3.2：110-160A；φ4.0：170-220A；φ5.0：230-280A
4)“引弧推力旋鈕”是用來調節焊接性能，尤其在小電流的范圍內與“焊接電流調節旋鈕”配合使用，可以方便調節起弧電流大小，而不受“焊接電流調節旋鈕”控制，這樣在小電流焊接時，就能獲得大的能量推力電流達到模擬旋轉直流焊機的效果。
5）如果焊機有遙控裝置則：
A、在使用焊機前，確定遙控選擇開關的位置，置下檔OFF為不使用遙控器，置上檔ON為使用遙控器。
B、將遙控插頭正確地插入遙控插座，旋緊。以防接觸不良。
C、在不用遙控器時，需將選擇開關置在“OFF”，否則，無法在機面板上調節電流。
D、有的用戶在焊機搬運過程中，無意之中把遙控開關碰撞錯位，至使焊接調節失靈，卻誤認為機器出了故障，要引起注意。
3-2.允許負載持續率
1）嚴格按著負載持續率要求工作。（詳見技術參數表）
2）超過負載持續率工作，焊機在焊接過程中會出現突然停止作業的現象，這是焊機超負荷工作，內部熱敏元件動作，致使焊機停止作業所致。無須斷開電源，讓風機繼續運轉以加快機內的降溫過程，一般情況5-10分鐘（隨環境溫度和通風條件而變化）即可恢復作業。（注：燭纖維素焊條時，適當提升推力）
四、注意事項
4-1.使用環境
1）在比較干燥的環境中使用，空氣濕度≤80％；
2）環境溫度-10℃至＋40℃范圍；
3）避免在陽光直射或在露天落雨的地方使用；
4）避免在較大灰塵或有腐蝕性氣體的環境中工作。
4-2.安全提要
1）確保良好的通風條件
本機體積較小，結構緊湊，且輸出電流較大，自然通風條件已滿足不了元器件散熱要求，故機內裝了軸流風機進行強迫冷卻。
請用戶注意：焊機兩端及前面的排氣百葉窗不得覆蓋與堵塞，焊機放置的位置距離周邊物體不得小于0.3米，應確保通風條件不斷改善，這對焊機的正常運行和使用壽命，均至關重要。
2）切忌超負荷
請用戶嚴格按照各種暫載率條件下的最大允許電流去限制電流，絕對不可超負荷工作，以免降低焊機的使用壽命，導至燒毀。
3）忌過電壓
本焊機的電源電壓范圍參照“主要技術參數”表格，在此種情況下，機內的電壓自動補償電路，可保證焊接電流不超過許可值，如電源電壓高出規定值就可能造成元器件的損壞。
4）每臺焊機后面都有一個接地螺絲，符號為接地標志，在工作前選截面為4平方毫米的導線將機殼與地可靠連接，以免產生靜電或漏電造成故障。
五、維護（請?jiān)谇袛嚯娫吹那闆r下進行維護）
1）定期除塵，用干燥清潔的壓縮空氣進行清除，若在煙大和被污染的空氣中使用焊機，每月至少做1次除塵處理。
2）壓縮空氣要降到要求的壓力，以免損壞焊機內的小元件。
3）檢查內部的電氣連接處確認接觸良好（特別是接插件），加固已松動的接點，如果有氧化現象要用砂紙將氧化膜除掉，重新連接。
4）避免焊機內進水或受潮，否則用時吹干，用兆歐表測量絕緣情況（包括連接節點之間及連接點及機殼之間）。只有證實沒有異常情況，才可繼續焊接工作。
5）如果焊機長期不使用，應將焊機放入原包裝，存放在干燥環境中。
六、故障檢修
注意：下列操作要求操作者必須具有足夠的電氣方面的專業知識和全面的安全常識，操作者應持有能證明其能力和知識的有效資格證件。
1、ZX7-160常見故障排除
|
故障 |
排除 |
|
開關電源指示燈不亮， 風機不轉，無焊接輸出 |
1、確認電源開關閉合。 2、確認輸入電纜所接的電源有電。 |
|
電源指示燈亮，風機不轉，無焊接輸出 |
1、可能是輸入錯接在380V電源上，造成過壓保護電路起動，改接在220V電源上，重新開機即可。 2、220V電力不穩（輸入線過細過長）或輸入線搭接在電網上，造成過壓保護電路起動，增加電網輸入線的線徑；緊固輸入線結點，這種現象關機器5-10分鐘后重新開機即可恢復。 3、短時間內連續開閉電源開關造成保護電路起動，關機5-10分鐘后重新開機即可恢復正常。 4、電源開關到電源板間的導線松脫，重新緊固。 5、電源板上24V繼電器未吸合或損壞，查24V電源和繼電器，繼電器可用同型號的其它繼電器更換。 |
|
風機轉，焊接時輸出電流不穩或不受電位器控制，電流時大時小 |
1、電位器1K，質量有問題，應更換。 2、各種連接處接觸不良，尤其接插件等，需檢查。 |
|
風機轉，異常指示燈不亮，無焊接輸出 |
1、檢查機內各種接插線是否接觸不良。 2、輸出端連接處有斷路或接觸不良現象。 3、用儀表測電源板到MOS板（VH-07插件）電壓為DC380V左右 （1）硅橋是否斷路，硅橋接插線是否接觸不良 （2）電源板上四只大電解電容（470UF/450左右）之中個別漏電更換即可 4、MOS板上輔助電源有一綠色指示燈如不亮，請與經銷商或本公司聯系 5、控制電路問題，請與經銷商或本公司聯系 |
|
風機轉，異常指示燈亮，無焊接輸出 |
1、可能是過流保護，請關掉機器待異常指示燈不亮，再重新開機即可恢復正常。 2、可能是過熱保護，等待5-10分鐘，機器可自然恢復。 3、可能是逆變電路故障： 請拔掉MOS板上的主變壓器的供電插頭（靠近風機VH-07）重新開機： （1）如果異常指示燈仍然亮，則是MOS板上個別場效應管損壞，查找并更換同類型的場管即可。 （2）如果異常指示燈不亮 a、可能是中板變壓器損壞，可用電橋測量主變壓器初級電感及Q值變壓器初級為并聯 L＝12.2-2.0mH Q＞40 b、可能是變壓器二次整流管個別擊穿，查找并更換同類型的整流管。 4、可能是反饋電路故障。 |
2、ZX7-250、ZX7-315、ZX7-400、ZX7-500故障及排除方法
|
故障 |
排除 |
|
表頭無顯示 風機不旋轉 無焊接輸出 |
1、確認空氣開關閉合 2、輸入電纜接的電源有電。 3、熱敏電阻（4只）損壞（24V繼電器常開點不閉合或觸點接觸不良）。 4、電源板（底板出現故障，無輸出DC537V電壓）： （1）硅橋斷路，硅橋接插線接觸不良。 （2）電源板有燒焦燒壞的地方。 （3）檢查空氣開關到電源板的接插線，電源板到逆變板（MOS板）的接插線 5、控制板上的輔助電源部分出故障。（與經銷商或廠家聯系） |
|
表頭顯示正常 風機旋轉正常 無焊接輸出 |
1、檢查機內各種接插線是否接觸不良。 2、輸出端連接處有斷路或接觸不良。 3、逆變電路故障（異常指示燈亮） 請拔掉其中一個逆變器板上供電電源線（靠近前面板VH-07插件）和變壓器的電源線（靠近風機VH-07插件）重新開機： 如果異常指示燈不亮則故障在此逆變器上，否則故障在另一個逆變器上。 接下來關掉電源把有故障逆變器的供電電源線插上（主變壓器的電源線不插）再重新開機： a、可能是中板變壓器損壞，可用電橋測量主變壓器初級電感及Q值，分別測量每個變壓器。 如果電感量或者Q值很小，更換之 b、可能是中板的整流管個別損壞，更換之 2）如果異常指示燈亮則故障在MOS板，板上個別逆變場效應管壞，用同種型號的場效應管更換之 4、反饋電路故障（異常指示燈亮），與經銷商或廠家聯系。 |
|
手工弧焊飛弧大 |
輸出極性連接不合理，對調輸出把線極性。 |

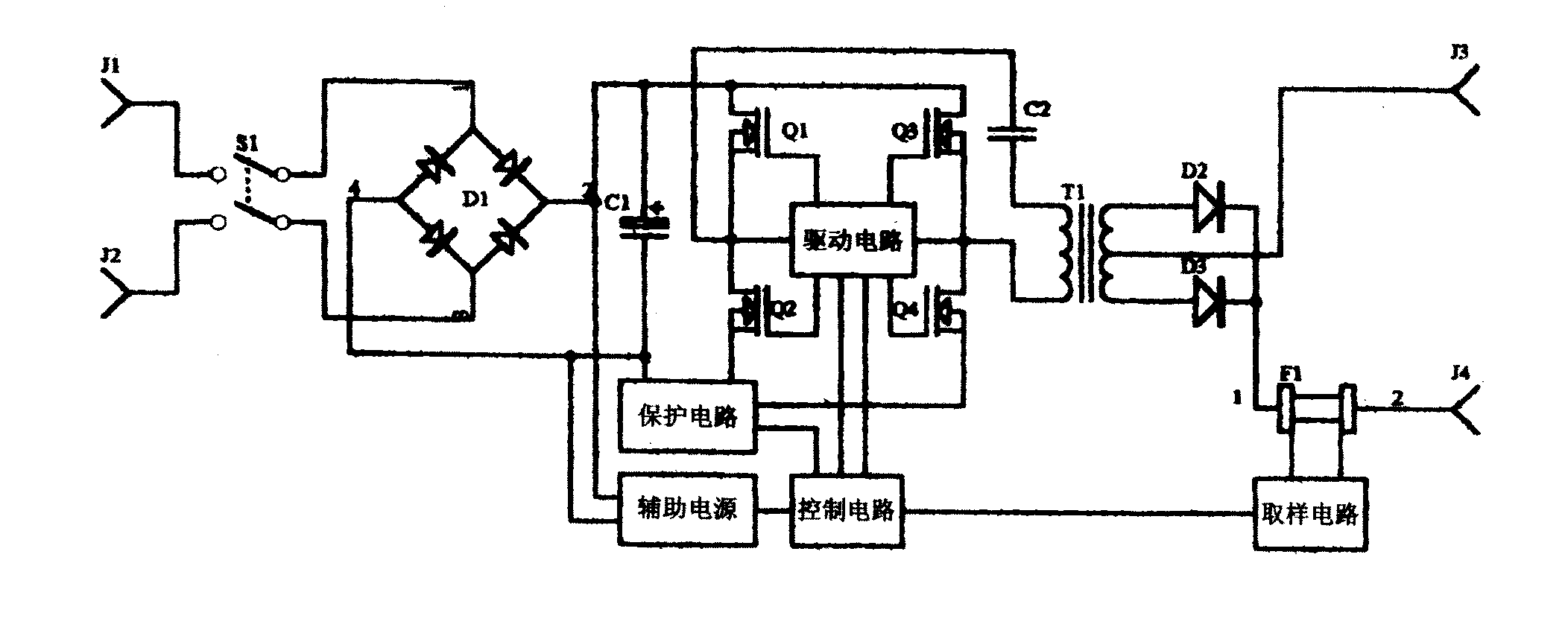

七、電路原理圖

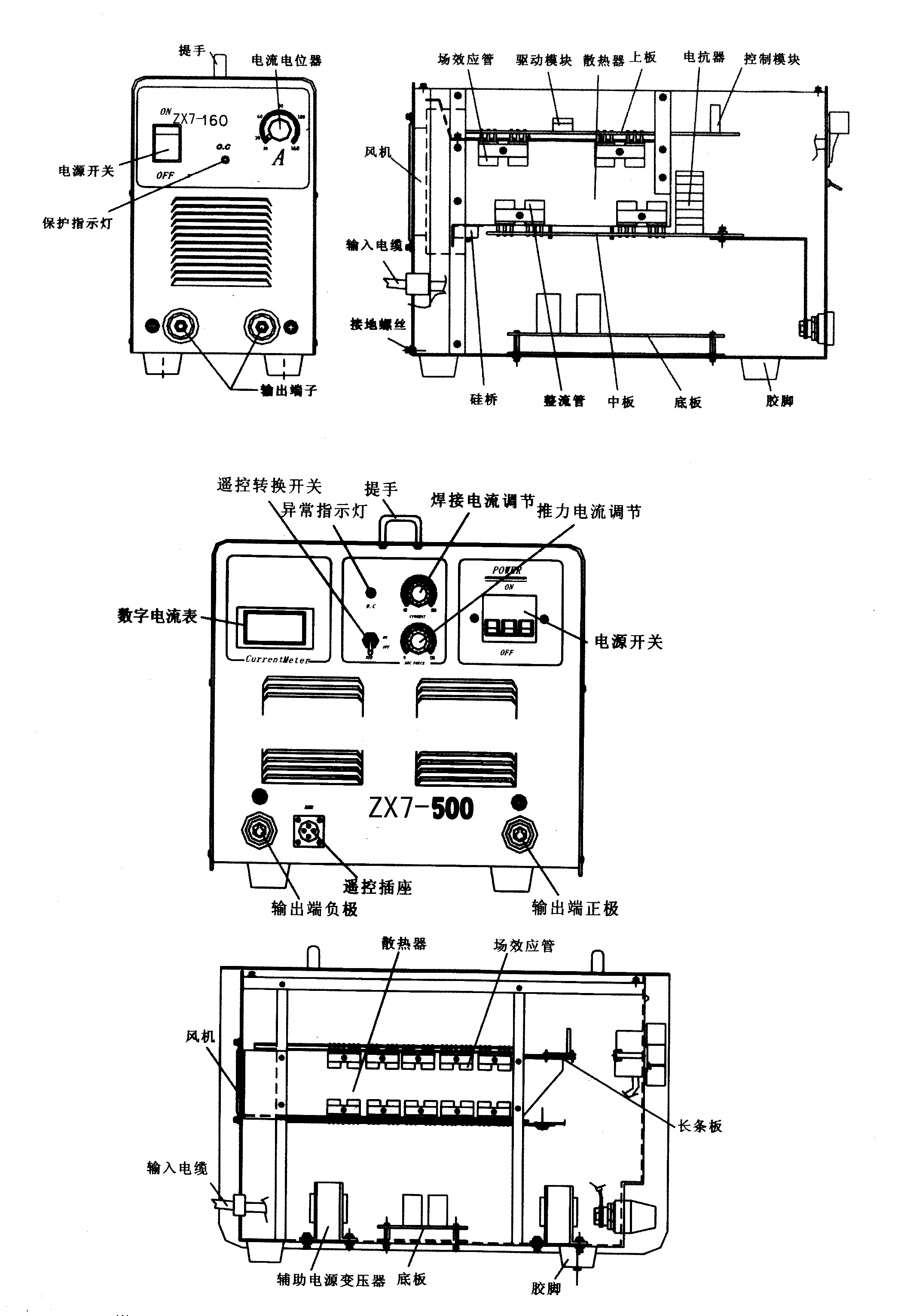

八、裝配示意圖
