UNT系列高強度圓環鏈條閃光對焊機
該系列焊機為凸輪頂鍛、電腦程序控制、預置焊接規范、自動焊接的半自動圓環鏈條專用對焊設備，同時，也具備一般對焊機的所有性能。與本機配套的專用輔機還有去刺機、拉伸機、測長機、退火設備和液壓泵站等。
UNT-160/250 型高強度圓環鏈條閃光對焊機
一、用途：
UNT-160/250型圓環鏈條閃光對焊機用于焊接直徑φ14-28mm的礦用輸送鏈、水泥提升鏈、船用錨鏈、起重吊裝鏈、以及非標裝飾圓環鏈條的專用半自動對焊設備，廣泛用于煤碳、建材、航運、石油、起重等行業。該機采用閃光對焊工藝，設計合理、結構簡單、操作方便，同時還具有通用對焊機的一切性能，只需變更夾具即可焊接棒材、管材及各種型材。為滿足用戶需求，還可提供焊機配套專用設備（去刺機、拉伸機、熱處理設備、液壓站）和各種制鏈工裝、工藝等技術裝備及易損零配件。
二、結構：
該焊機為凸輪頂鍛,電腦程序控制的半自動對焊設備，能按照預先設計的焊接規范，自動地完成閃光對焊的全過程。焊機由機身、夾緊裝置、熔化和頂鍛傳動機構、焊接變壓器、壓縮空氣系統、水冷卻系統、電氣控制柜組成。
三、主要技術參數：
|

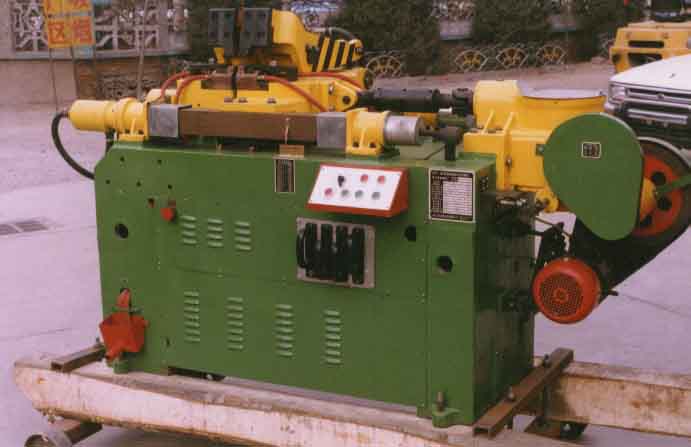

UNT-160/250產品圖樣：
四、圓環鏈條對焊機附加裝置：
1、圓環鏈條去刺裝置是利用液壓作動力，用兩片抱合的半圓形開刀片，在熱狀態下，將環鏈焊接處的毛刺和“鼓肚”清除干凈，并且由于去刺機工作時刻，正是主焊機下一鏈環的焊接時刻，因此采用這種裝置，不會因去刺而影響焊接效果，該去刺裝置，具有除刺質量好，動作可靠，操作方便，結構簡單等特點。

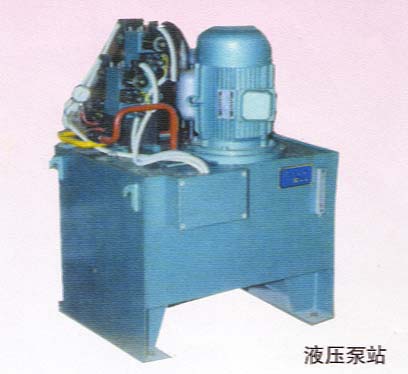

2、圓環鏈熱去刺液壓傳動裝置是UNT-160型鏈條閃光對焊機另置的配套裝置，本裝置分兩大部分，液壓站和電控部分（即主機控制柜）通過這兩部分自動控制達到鏈條熱去刺的目的。每臺焊機的動作程序如下：
a、鏈環夾緊； b、熱去刺刀前進； c、鏈環松開； d、熱去刺刀返回；調機或檢查故障時，可進行手動單獨控制每個動作，正常使用只需按下自動按鈕，即可自動進行上述程序的自動循環，進行去刺工作。
UNT-160/250型高強度圓環鏈條閃光對焊機使用說明書
UNT-80 型高強度圓環鏈條閃光對焊機
|
為滿足起重吊裝、索具牽引以及小規格礦用鏈、錨鏈和非標裝飾鏈等圓環鏈制造廠商需求，我公司于2002年開發了可以焊接Ф6-Ф12mm圓環鏈條的UNT-80型高強度圓環鏈條閃光對焊機。該機焊接范圍廣、焊接周期短、操作方便、維修方便�？珊附悠胀≦215~235、45#鋼圓環鏈和20Mn2、20MnVK，A、B級圓環鏈以及23MnV、25MnV，C、D級高強度圓環鏈。更換或調整鉗口后，還可焊接低碳鋼、低合金鋼的棒材，管材以及其它型材。 該機為凸輪頂鍛，繼電器控制的半自動閃光對焊專用設備，采用強規范焊接工藝，能自動完成壓緊、閃光焊接、頂鍛、保持、休止全過程。焊機由機身、夾緊裝置、熔化和頂鍛傳動機構、焊接變壓器、電器控制裝置、壓縮空氣系統、水冷卻系統。
|
|
UNT-80 圓環鏈條對焊機主要技術參數 |
|

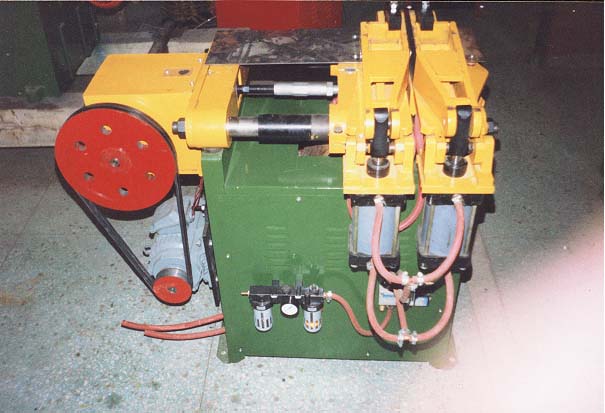

產品圖樣：
UNT-80型高強度圓環鏈條閃光對焊機使用說明書
UNT-100型高強度圓環鏈條閃光對焊機
為滿足起重吊裝、索具牽引以及小規格礦用鏈、錨鏈和非標裝飾鏈等圓環鏈制造廠商需求，我公司根據用戶要求于2004年新研制開發了焊接范圍在Ф8-Ф16mm帶半自動去刺裝置的小型UNT-100高強度圓環鏈條閃光對焊機。該機焊接范圍適中、應用環境廣泛、工件焊接周期短、使用操作方便、維護維修方便�？珊附悠胀≦215~235、45#鋼圓環鏈和20Mn2、20MnVK，A、B級圓環鏈以及23MnV、25MnV，C、D級高強度圓環鏈。更換或調整鉗口后，還可焊接低碳鋼、低合金鋼的棒材，管材以及其它型材。
該機為凸輪頂鍛，繼電器控制的半自動閃光對焊專用設備，采用強規范焊接工藝，能自動完成壓緊、閃光焊接、頂鍛、保持、休止全過程。焊機由機身、夾緊裝置、熔化和頂鍛傳動機構、焊接變壓器、電器控制裝置、壓縮空氣系統、水冷卻系統。半自動的去刺機可以在熱態下快速自動的去除焊接的毛刺。
該焊機的具體技術參數請參考產品使用說明書。

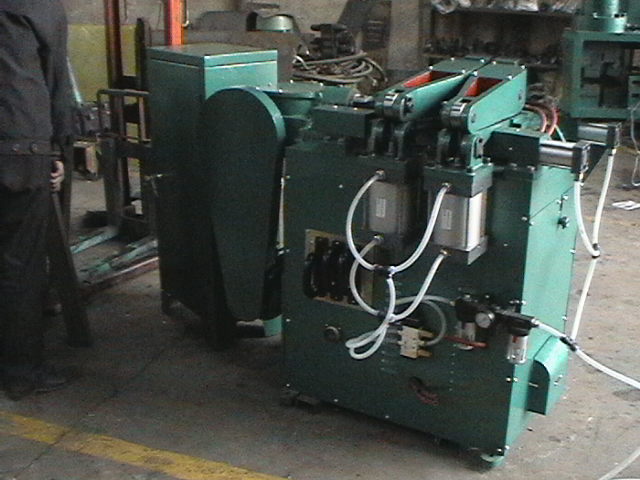

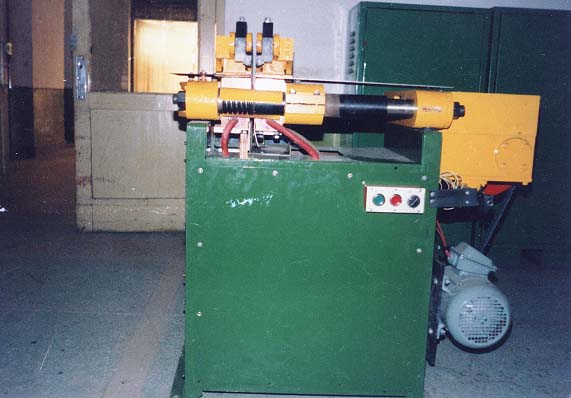

焊機正面視圖 焊機背面視圖

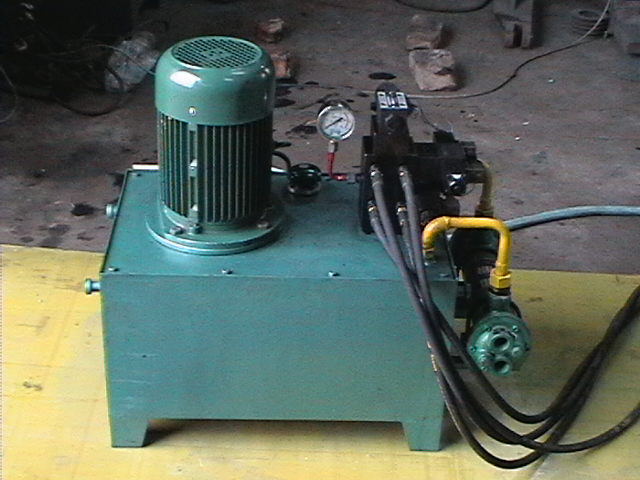

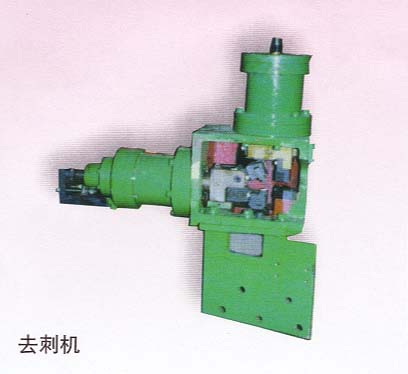

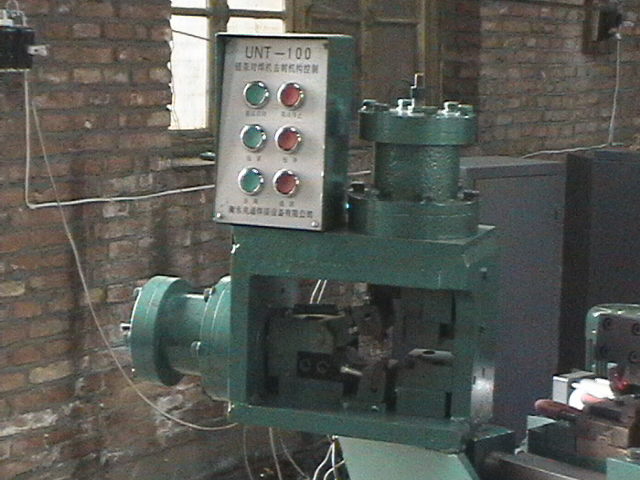

熱去刺機圖片 液壓泵站圖片

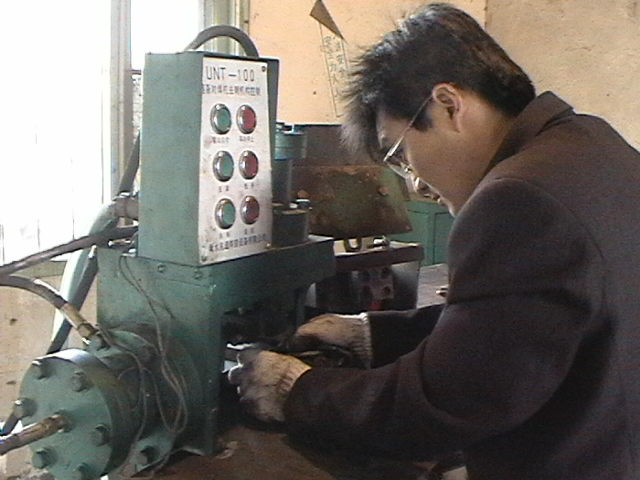

現場用戶的培訓 現場操作學習

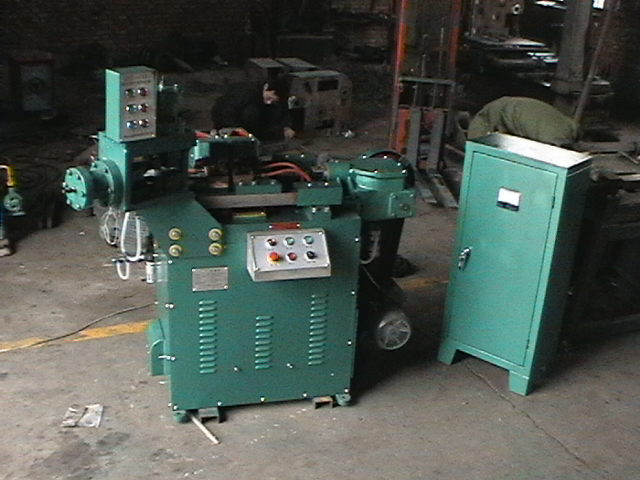

正在準備進行焊接 焊接完畢的鏈條
UNT-100型高強度圓環鏈條閃光對焊機使用說明書
UNM-300型半自動高強度圓環鏈條閃光對焊機
該焊機采用于焊接直徑為Ф24-Ф40mm礦用輸送鏈、船用錨鏈、起重吊裝鏈及各種非標圓環鏈的半自動脈沖閃光對焊設備。廣泛應用于煤礦、航運、起重等行業生產鏈?zhǔn)褂谩?/p>
該焊機采用雙面導電并設有電氣和液壓組成的反饋系統，能很好的完成脈沖閃光和快速頂鍛等全部工藝過程。
該焊機的夾具夾緊和閃光頂鍛均為液壓控制，其閃光頂鍛可實現無極調速。
結構：該焊機主要由機身、靜夾具、動夾具、升降機構、阻焊變壓器、PLC電氣控制系統、液壓系統和水冷卻系統組成。
主要技術參數：
輸入電源：三相380V±10％ 50Hz 額定輸入容量：300KVA 額定負載持續率：20％
次級電壓調節范圍：5.42V-10.84V 次級電壓調節級數：16級 鉗口夾緊力：317KN
最大頂鍛力：167KN 外形尺寸：2100×1260×1690mm
參考質量：4200kg（主機） 900kg（液壓泵站）

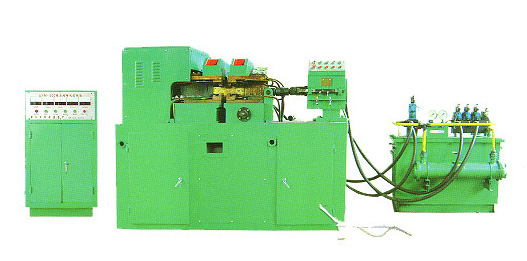

產品圖樣：
UNT-100視頻下載
UNT-160/250視頻下載
