鋼筋套筒冷擠壓連接技術
套筒冷擠壓連接工藝簡介：

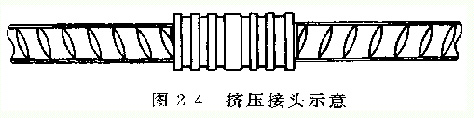

套筒擠壓連接方法是將需要的連接的鋼筋（應為帶肋鋼筋）端部插入特制的鋼套筒內，利用擠壓機壓縮鋼套筒，使它產生塑性變形，靠變形后的鋼套筒與帶肋鋼筋的機械咬合緊固力來實現鋼筋的連接。這種連接方法一般用于直徑為16～40mm的Ⅱ級，Ⅲ級鋼筋（包括余熱處理鋼筋），分徑向擠壓和軸向擠壓兩種。
1、徑向擠壓
有關按徑向作套筒擠壓連接的方法應符合《帶肋鋼筋套筒擠壓連接技術規格》（JGJ108-96）的要求。
（1）一向情況
性能等級分A級和B級二級；不同直徑的帶肋鋼筋亦可采用擠壓連接法，當套筒兩端外徑和壁厚相等時，被連接鋼筋的直徑相差不應大于5mm。
（2）工藝原理

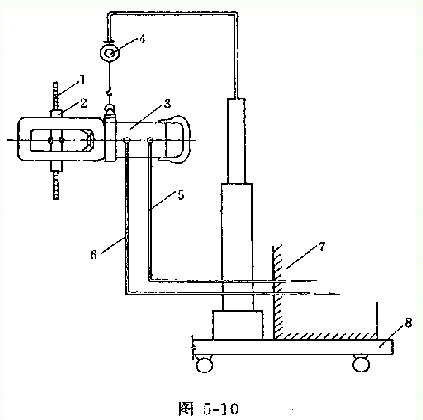

設備布置示意如圖5-10所示。擠壓機吊掛于小車的架子上，靠平衡器的卷簧張緊力變化調節其高度，并平衡重量，使操作人員手持?jǐn)D壓機基本上處于無重狀態；擠壓機由安裝在小車上的高壓油泵提供壓力源。
1-鋼筋；2-套筒；3-擠壓機；4-平衡器；
5-進油管；6-同油管；7-油泵；8-小車
（3）套筒
套筒材料應選用適合于壓延加工的鋼材，其實測力學性能應符合表5-3的要求。
套筒材料的力學性能 表5-3
|
項目 |
指標 |
|
屈服強度(N/mm2) 抗拉強度(N/mm2) 伸長率δ5(%) 洛氏硬度(HRB) 〔或布氏硬度（HB）〕 |
225～350 375～500 20 60～80 〔102～133〕 |
按機械連接件技術性能的基本要求，套筒和承截力要求可寫成以下二式：
fslykAs1≥1.1As（5-6）
fsltkAs1≥1.1ftkAs（5-7）
式中 fslyk——套筒的屈服強度標準值；
fsltk——套筒的抗拉強度標準值；
fyk——鋼筋的屈服強度標準值；
ftk——鋼筋的抗拉強度標準值；
As1——套筒的橫截面面積；
As——鋼筋的橫截面面積；
套管的幾何尺寸和所用材料的材質應與一定的擠壓工藝相配套，必須由特別檢驗認定，套筒的尺寸偏差宜符合表5-4的要求。
套筒尺寸的允許偏差 表5-4
|
套筒外徑D |
外徑允許偏差 |
壁厚允許偏差 |
長度允許偏差 |
|
≤50 |
±0.5 |
＋0.12t -0.10t |
±2 |
|
＞5 |
±0.01D |
＋0.12t -0.10t |
±2 |
套筒應有出廠合格證。由于各類規格的鋼筋都要與相應規格的套筒相匹配，因此，套筒在運輸和儲存中應按不同規格分別堆放整齊，以避免混用；套筒不得堆放于露天，以免產生銹蝕或被泥砂雜物沾污。
（4）擠壓機
擠壓機的型號和相應的性能雖然各不相同，但是構造和原理基本上是一樣的，它的工作示意如圖5-11，是一種液壓機構，油壓通過高壓油泵實現。
鋼筋連同套筒放在擠壓機機架內的壓模中，高壓油液輸入油缸并面出活塞，帶動壓模前進，并將套筒擠壓在動壓模與定壓模之間。定壓模用卡板與機架相連，并可從機架中抽出，以便放進或退出鋼筋。
擠壓機的型號有多種，額定工作壓力，（油液壓強）可達50～100N/mm（一般稱為“超高壓”），額定擠壓力可達750～1000KN。常用的幾種擠壓機技術數據列于表5-5。
常用擠壓機的技術數據 表5-5
|
項目 |
單位 |
型 號 |
|||
|
GYJ25 |
GYJ32 |
GYJ40 |
|||
|
額定工作壓力 |
N/mm |
80 |
80 |
80 |
|
|
額定擠壓力 |
KN |
760 |
760 |
900 |
|
|
外形尺寸 |
直徑 |
mm |
150 |
150 |
170 |
|
長 |
mm |
433 |
480 |
530 |
|
|
重量（不帶壓模） |
kg |
23 |
27 |
34 |
|
|
壓 模 |
可配壓模型號 |
|
M18,M20, M22,M25 |
M20,M22,M25,M28 M32 |
M32,M36, M40 |
|
可連接鋼筋的直徑 |
mm |
18～25 |
20～32 |
32～40 |
|
|
重量 |
kg/套 |
5.6 |
6 |
7 |
|
（5）操作要點
1）使用擠壓設備（擠壓機、油泵、輸油軟管等整套）前應對擠壓力進行標定（擠壓力大小通過油壓表讀數控制）。有下列情況之一的就應標定：擠壓設備使用前；舊擠壓設備大修后；油壓表損強列振動后；套筒壓痕異常且其它原因時；擠壓設備使用超過一年；已擠壓的接頭數超過5000個。
2）要事先檢查壓模、套筒是否與鋼筋相互配套，壓模上應有相對應的連接鋼筋規格標記。擠壓操作時采用的擠壓力、壓模寬度、壓痕直徑或擠壓后套筒長度的波動范圍以及擠壓道數，均應符合接頭技術提供單位所確定的技術參數要求。
3）鋼筋下料切斷要用無齒鋸，使鋼筋端面與它的軸線相垂直。不得用鋼筋切斷機或氣割下料。
4）高壓泵所用的油液應過濾，保持清潔，油箱應密封，防止雨水、灰塵混入油箱。
5）配套的鋼筋、套筒在使用前都就檢查，要清理壓接部位的不潔特（銹皮、泥沙、油污等）；要檢查配套是否合適，并進行試套，如果發現鋼筋有彎折、馬蹄形（個別違規用鋼筋切斷機切斷的才會出現這樣的端面）或縱肋尺寸過大的，應予以矯正或用手抻砂輪修磨。
6）將鋼筋插入套筒內，要使深入的長度符合預定要求，即鋼筋端頭離套筒長度中點不宜超過10mm（在鋼筋上畫記號，以與套筒端面齊平）；對正壓模位置，并使壓模運動方向與鋼筋兩縱肋所在的平面相垂直，以保證最大壓接面能處在鋼筋的橫肋上。
7）可采用兩種壓接順序：一種是在施工現場的作業工位上，通過套筒一次性地將兩根鋼筋壓接（宜從套筒中央開始，并依次向兩端擠壓）；別一種是預先將套筒與1根鋼筋壓接，然后安裝在作業工位上，插入待接鋼筋后再擠壓另一端套筒。
8）操作過程中應特別注意施工安全，應遵守高處作業安全規程以及各種設備的使用規程，尤其要對高壓油液的有關系統給予充分關照（例如高壓油泵的安全閥調整、防止輸油管在負重或充壓條件下拖拉以及被尖利物品刻劃、各處接點的緊密可靠性等）。
9）要求壓接操作和所完成的鋼筋接頭沒有缺陷，如果在施工過程中發生異�，F(xiàn)象或接頭有缺陷，就應及進處理防治。發生異�，F(xiàn)象和缺陷除了與操作因素有直接關系之處，還與所用設備有關，防治措施可參看表5-6。
壓接時發生異常和缺陷的防治措施 表5-6
|
異�，F(xiàn)象和缺陷 |
防治措施 |
|
擠壓機無擠壓力 |
1、高壓油管連接位置不正確，應糾正 2、油泵故障，應檢查排除 |
|
壓痕分布不均勻 |
壓接時就將壓與套筒上畫的分格標志對正 |
|
接頭彎折 |
1、壓接時擺正鋼筋 2、切除或矯直鋼筋有彎的端頭 |
|
壓接程度不夠 |
1、檢查油泵和管線是不是有漏油而導致泵壓不足 2、檢查套筒材質是不是符合要求 |
|
鋼筋伸入套筒內長度不夠 |
在鋼筋上準確地畫記號，并與套筒端面對齊 |
|
壓痕深度明顯不均 |
1、檢查套筒材質是不是符合要求 2、檢查鋼筋在套筒內是不是有壓空現象（鋼筋伸入長度不夠） |
（6）接頭的施工現場檢驗與驗收
按一般機械連接接頭的檢驗項目規定進行單向拉伸試驗；補充外觀質量檢查要求如下：
1）外形尺寸；擠壓后套筒長度應為原套筒長度的1.10～1.15倍，或壓痕處套筒的外徑波動范圍為原套筒外徑的0.8～0.9倍，
2）擠壓接頭的壓痕道數應符合檢驗接頭技術提供單位所確定的道數。
3）接頭處彎折不得大于4°
4）擠壓后的套筒不得有肉眼可見的裂縫。
5）每一驗收批中應任意抽取10％和擠壓接頭作外觀質量檢查，如外觀質量不合格數少于抽栓數的10％，則該批擠壓接外觀質量評為合格。當不合格數超過抽撿數的10％時，應對該批擠壓接逐個進行復檢，對外觀質量不合格的接頭采取補教措施；不能補救的接頭應作標記，在外觀質量不合格的接頭中抽取6個試件作抗拉強度試驗，若有1個試件的抗拉強度值低于規定值，則該批外觀質量不合格的接頭廉潔奉公地同設計單位商定處理，并記錄存檔。
2、軸向擠壓

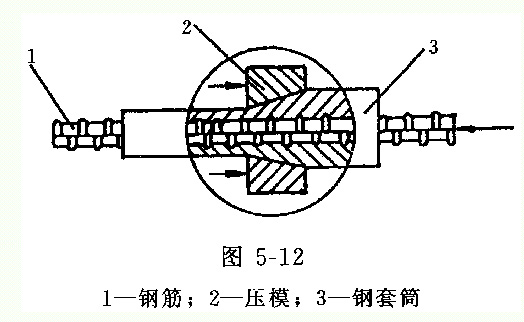

鋼筋軸向擠壓連接是采用另一種壓模形式對套筒進行擠壓的，它的工作示意圖5-12，兩根被對接的鋼筋插入套筒，然后沿它們的軸線方向進行擠壓，使套筒咬合到帶肋鋼筋的肋間，結合成一體。
實現軸擠壓連接所用的擠壓機也是一種液壓機構，而對壓模的材質（硬度指標）有較嚴格的要求，因此它的應用沒有徑向擠壓連接來得普遍。
選自《鋼筋工手冊》第二版。
