KF3-160B 精密缝焊控制器
KF3-160B 精密缝焊控制器是根据市场的需要而专门设计制造的低成本高精度高可靠性的缝焊焊接控制设备，可以适用于电焊网片、压力容器、汽车零部件的单轮及多轮气动缝焊，更适用于普通焊接设备的技术改造，以提高焊接性能达到工件的焊接技术工艺要求，该控制器能够实现压紧、焊接、维持、休止四个焊接控制过程的基本焊接规范，因为采用气动加压方式，焊接压力稳定且调整方便，程序式的控制方式能充分保证焊接工件的一致性，与普通脚踏加压方式的焊接设备相比能降低生产者的劳动强度，加之具有焊接能量和焊接时间的精确设定与精密控制，能够满足大多数用户的基本焊接规范要求，并可根据用户需要加装电流缓升缓降等附属功能，当用户对控制器有更高的技术要求时可以选用 KF4-250、KF5 - 250 等型号的控制器。
一 主要特点：
1、该控制器采用微电脑控制，其核心控制部件采用美国 Microchip 公司的低功耗单片机芯片，具有性能优良、功能完善、耗电极少的特点，达到了国外九十年代的技术水平。
2、该控制器结构轻巧，安装使用维修方便，控制部分采用三块印刷电路板，选用器件均为进口集成电路，元器件质量有保证，货源充足通用性强，可以保证用户的控制器在较长的时间里不会因为元器件的损坏而被淘汰报废。
3、该控制器由于采用计算机进行优化设计，并且使用了高质量的元器件组成控制核心，因此具有控制精度高、抗干扰能力强、工作可靠性高、可长期连续工作的特点，因为采用数字式同步时间控制，焊接时间的误差仅仅决定于电网频率，周波误差为零。
4、具有电流补偿功能，当电网电压在额定值± 10% 波动时，本控制器有自动补偿的能力，电流变化范围不大于± 4% ，因此可进一步提高焊接质量。
二 主要技术参数：
电源电压：单相 380 (220) ± 10% V 50 Hz
压紧时间调节范围： 0.2-4.00S
维持时间调节范围： 0.2-4.00S
允许焊接变压器容量： ≤ 160 KVA
焊接能量调节范围： 10 % － 99 %
脉冲调节范围： 1:1 — 9:9 CPS
额定负载持续率： 60 %
额定消耗电能： < 8 VA
控制输出带负载能力： ＞ 120mA
控制输出极限能力： ＞ 0.5A
电磁阀输出带负载能力： AC 250V 1A
外形尺寸： 长 250mm ×宽 185 mm × 高 80 mm
质 量： 1.65 Kg
三 安装及使用说明：

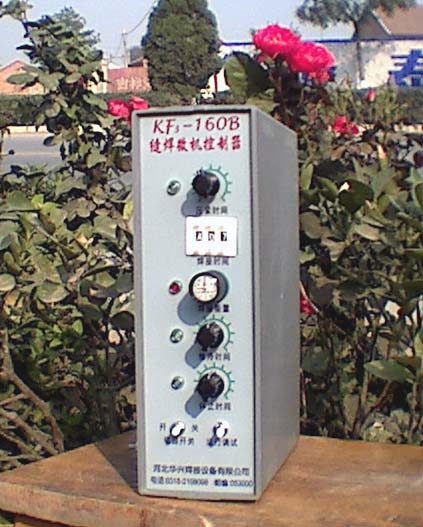

1、面板调节及指示功能介绍：为使购买控制器的用户尽快掌握使用该焊接控制器，现按使用顺序介绍控制器面板的操作元件和指示功能元件。
a. 电源开关
控制器的电源开关位于控制器面板的左下侧，开关位置指向左侧为开，指向右侧为关，焊机在不工作休息时一定要搬到关的位置，当接通电源并且开关打开时，位于休止时间调节旋钮左侧的电源指示灯应亮。需要说明的是该电源开关仅控制控制器内部的电源通断，不能控制焊接设备的主电源，当关断控制器电源时焊机及控制器内部仍然带有 380V（或 220V ）的高压电压，调试维修设备时最好拉下整个焊机的总电源开关，以免发生危险。
b. 运行调试开关
控制器运行调试开关位于控制器面板的右下侧，开关位置搬到左侧为运行工作状态，此时接通焊接控制开关焊接控制有输出，可以正常工作，开关位置搬到右侧为调试状态，接通控制开关仅有气缸或机械动作但无焊接输出，在此状态可以调整控制器的压紧、维持、脉冲占空比等焊接参数，待调整合适后再搬到工作运行状态。
c. 压紧时间调节旋钮及电磁阀输出显示
压紧时间调节旋钮位于控制器面板最上面位置，与之对应的左侧指示灯为电磁阀输出指示灯。调节旋钮的左中右不同位置，可以调整压紧时间在 0.2-4.0 秒连续变化，逆时针调到头为最小，顺时针调到头为最大。该参数能够设置预压压紧的时间，以达到焊接前所需的提前压紧工件的时间。当焊接设备无气动执行元件时也可作为从给控制信号到焊接开始的间隔时间调整，电磁阀控制输出悬空不用即可。
d. 焊接时间编码开关的功能及调整
焊接时间编码开关共有三位编码开关来完成，其功能意义如下：左边一位为焊接时间调整位置，其可使用的数据为 2---9 ，数字越大焊接时间越长，中间一位为脉冲有无功能，当需要脉冲焊接时数据为 0 ，不需脉冲连续焊接时可选除 0 以外任何数字，右边一位为焊接间歇时间（休止），其可使用的数据为 2---9 ，数字越大间隔时间就越长。连续焊接或者脉冲焊接应根据焊接工艺要求来选择，对于薄板类工件一般情况下脉冲焊接的效果要优于连续焊接方式。
脉冲焊接和连续焊接的指示灯位于维持时间左侧的指示灯，连续焊接时为常亮，脉冲焊接时闪亮，且闪亮的频率与焊接时间设置数据相对应。
e. 焊接能量调节旋钮
焊接能量的调整是一只带刻度指示的多圈电位器，其逆时针调整的最小指示为“ 0.00 ”，顺时针调整最大指示为“ 10.0 ”，旋钮每调整一圈则其指示的数值增加或者减少“ 1.0 ”，焊接能量最大时指示为“ 10.0 ”。
用户应注意的是此刻度指示仅是一个焊接能量焊接功率的相对值，而不是实际输出能量的百分比，尤其是控制器与焊机调试不合适时会造成偏差过大甚至不能正常工作。
f. 维持时间调节旋钮
维持时间调节旋钮是调整从焊接完毕到缝焊轮电极离开工件的时间，其作用是防止焊接完毕后因缝焊轮电极同时离开工件造成虚接打火烧坏工件及电极。一般情况下该控制时间越长时对工件的影响越小，但时间过长会影响焊接效率。
g. 休止时间旋钮
休止时间旋钮是为用户开发预留的调节电位器，在标准产品该旋钮不起作用。当用户有附加功能要求时该旋钮参照附加说明使用。
2、安装时将 380V(或 220V) 电源接在控制器后面的电源输入端，控制开关组件插到控制器后面的插座上，控制输出端分别接在可控硅触发控制端 CF 上，因为使用可控硅方式的不同，请参考附图 1 、附图 2 的接线方式进行接线。当控制设备无气缸时电磁阀输出可不接线。
3、接通主电源打开控制器的电源开关，电源指示灯及焊接指示灯应发亮或闪亮，当焊接时间编码开关的中间一位不为零时为连续工作状态，此时的维持指示灯为常亮，焊接工作时没有脉冲，这种焊接方式一般都不太好。当焊接时间编码开关的中间一位为零时处于脉冲工作状态，此时的焊接指示灯为闪亮，这种方式的焊接效果是比较好的。
4、焊接脉冲的调整: 根据焊接工艺要求，调整焊接时间的焊接脉冲，左边一位为工作时间（它的单位是 0.01 秒），右边一位为间隙时间（它的单位也是 0.01 秒），一般情况下两个数中必须有一个为奇数，否则焊接时焊接变压器内有直流成分，影响焊机变压器的输出效率。
焊接脉冲的宽度与焊接速度也有密切的关系，焊接速度越快则脉冲也应选择密集一些，否则影响焊接工件的成型。
5 、焊接能量的调整
焊接能量调节直接影响焊接工件的热量大小，焊接能量调节过小，工件会焊接不住甚至焊接变压器无输出电压，焊接能量调节过大，又会烧坏工件及焊接电极，一般情况下应从焊接能量的一半左右调整进行工件的试焊，然后根据试焊情况增大或减小焊接能量。由于焊接脉冲的占空比和焊接速度亦影响能量的输出大小，所以在调试焊接能量时应配合焊接脉冲及焊接速度一起进行调节。根据经验应先确定焊接脉冲的设定，然后确定焊接速度，再调整焊接能量。最后交替调节焊接能量和焊接速度，以达到最佳焊接效果。
6、根据焊接工件的大小确定焊接工艺规范，然后分别调节脉冲大小及焊接能量大小进行试焊，在没有把握的情况下首先应该选择比较小的焊接能量及较小的焊接脉冲，以避免因选择的参数太大而损坏工件，然后根据焊接工件的情况逐渐增大焊接规范，直到达到工件的焊接工艺要求后再批量正式焊接，才能保证整批焊接工件的产品质量。
四 使用注意事项：
1 、尽管该控制器可以在 320V-420V 的宽电源范围内能够正常工作，但是为了确保焊接能量的控制精度，一般希望电源的偏差以不超过± 10%为宜，除非用户对控制精度的要求不是很严格的情况下允许电网电源有更大的偏差。
2、接入控制器的电源线必须与主焊接变压器的电源接在同一个相序上, 即控制器的电源和主变压器的电源都应该接在同样一对电源线上，千万不能接错线，否则控制器将不能正常工作。
3、焊接过程中不能调节能量调节旋钮和定时选择拨盘开关，在需要调节时应缓慢调节，不能用力过大过猛过快，否则容易损坏调节元件影响用户正常的使用。
4、电源输出线和控制输出线允许不分极性随意接线，但是电源输入线和控制输出线两者之间绝对不允许接错线，更不允许接混接乱了线，否则极易损坏控制器和大功率可控硅，给用户造成不可挽回的经济损失。
5、控制器后面板上的保险管是为安全而考虑设置的，用户应选择 0.5A 5 × 20 的保险管作为备用，不能随意加大和用铁丝及铜丝来代替使用，否则不能起到应有的安全保护作用。
6、当焊接控制方式为脉冲方式时，一定要选择好工作脉冲个数和间歇脉冲个数，当选择不合适时焊接变压器中有直流成份，将影响焊接性能甚至影响焊接设备的使用寿命。根据焊接规范及设计原理，本控制器不能使用“ 0 ”和“ 1 ”脉冲数据，当选择该数据时控制器处于保护和不稳定状态，因此用户必须注意，以免出现意外事故。
7、当控制器出现不能正常工作时，请首先检查电源指示灯是否发亮，当电源指示灯不亮时应该检查电源是否有电、电源线是否接好、电源开关是否接通、保险管是否熔断；当电源指示灯正常时应检查控制输出线是否松动、控制开关及屏蔽电缆组件是否有故障、定时开关位置是否正确、大功率可控硅及主焊接变压器是否有故障，当排除以上可能产生的故障原因后仍不能正常工作，则为控制器内部的故障， 用户应及时通知生产厂家的工程技术人员或者找有资格专业人员进行检修，在没有合格之专业人员又无维修能力的前提下请勿自行随意查修，以免扩大故障范围给用户造成更大的经济损失。
五 随机配件：
1、 KF3-160B 控制器 1 套
2、 保险管 4 只
3、 KF3-160B 使用说明书 1 份
