MCH-1微機控制器說明書
一、概述
MCH-1 微機控制摩擦壓力焊控制器是根據用戶要求專門設計制造的，它采用 INTEL8031單片微型計算機做為中心控制處理器，輸出接口為全隔離無觸點固態繼電器，輸入采用高速光電耦合器耦合輸入，采用標準鍵盤輸入修改程序數據，顯示器采用高亮 LED 發光顯示屏做為狀態及數據顯示。因此該控制器具有體積小、重量輕、可靠性高、故障率低、安裝調試方便等許多優點，可以滿足摩擦壓力焊工藝的各種焊接場合使用。
二、主要技術指標
1. 輸入電源： 單相 380V （ 220V ）± 10% 50HZ
2. 輸入接口： 8/ 可擴充至 24
3. 輸出接口： 8/ 可擴充至 16
4. 輸出接口容量： 220V 1A( 阻性負載）
5. 定時調節范圍： 0.01 秒 -99.99 秒
6. 可控制步長： ≤ 192 步 / ≤ 256 步
7. 可編程容量： 8KB
8. 外形尺寸： 長 395 ×寬 425 ×高 165 MM
9. 質量： 8.2Kg
三、安裝及調試
1. 將控制器固定在機器主控制柜上端或單獨放置在一個桌子上面，要遠離潮濕、粉塵及有酸堿鹽的場合，以保證控制器正常工作，控制器一定要接地后再使用。
2. 將 380V(220V) 電源線經過一個控制開關及保險熔斷器（ 3A ）后接入機箱后面交流電源輸入端，將輸入端口按順序依次接在各輸入口元件上：
In1--L1 In2--L2 In3--L3
In4-- 焊接 In5-- 過流（試驗） In6-- 復位
輸出口接線端依次為：
Out1--M1 加荷 Out2--M2 前進 Out3--M3 夾緊
Out4--M4 后退 Out5--M5 主軸 Out6--M7 I 級
Out7-II 級 Out8-- 減速
指示燈與以上 Out1--Out8 依次對應，通過指示燈即能觀察工作狀態情況。
3. 平時工作時，顯示器僅末位有顯示，顯示工作狀態，如 0 ， 1 ， 2 ， 3 ……，在未焊接時顯示 0 ，按下焊接按鈕，則按順序依次顯示 1 、 2 、 3. . .a ， b ， c ， 0 ，當工作狀態設置為自動時，顯示完 C 后顯示 d ，表示等待時間，當?shù)却龝r間達到后自動進入第一步工作狀態，不再由用戶按焊接指令就進入第一步操作程序，這一點必須引起注意，一般使用時為手動單循環運行。各工作狀態及指示燈亮詳見后面表格說明。
4. 需對控制器技術數據進行修改時，將編程開關搬至編程位置，按下復位鍵（ RESET ），顯示 P —————，此時允許用戶修改技術數據，按一下“ REDIAL ”鍵，顯示 1- ××××，當需修改時，直接鍵入數字即可，比如需要 26.86 秒，鍵入 2686 ，則顯示 1-2686 表示第一項技術數據為 26.86 秒，其它類推。當不需修改該項時，按一下“ REDIAC ”顯示 2- ××××，再按一下“ REDIAC ”顯示 3- ××××……顯示 7- ××××，再按一下“ REDIAC ”顯示 P —————，依次類推，所有數據核實無誤后將編程開關搬至下位，按一下 RESET 鍵機器即可按新的數據進行運行工作。為避免用戶隨意調整時間數據，增加了一個鎖控開關，輸入數據時應把開關打開，否則控制器拒絕輸入任何數據。
特別注意：當長期（超過一個月）不使用控制器時一定要先查看各項數據是否正常，不正常時一定要先修改數據后再運行，常用的技術數據應有文字記錄，以避免機器數據丟失后無法及時恢復。
編程項與工作項對應關系：
定時 1-- 夾緊完畢后頂緊工件時間 （ 3 ） ST1
定時 2-- 一級摩擦時間 （ 7 ） ST2
定時 3-- 二級摩擦時間 （ 8 ） ST3
定時 4-- 頂鍛時間 （ 9 ） ST4
定時 5-- 夾緊工作時間 （ 2 ） ST5
定時 6-- 冷卻時間 （ A ） ST6
定時 7-- 等待時間（自動程序換件時間）（ D ） ST7
工作狀態程序表：
| 步驟 | 顯示 | 名稱 | 輸出接口 |
| 0 | 0 | 通電復位 L3 ？ L4 ？ | 無 |
| 1 | 1 | 系統加荷，溜板前進 L1 ？ | 1 ， 2 |
| 2 | 2 | 夾緊工件（定時 5 ） | 1 ， 3 |
| 3 | 3 | 溜板前進，頂緊工件（定時 1 ） | 1 ， 2 ， 3 |
| 4 | 4 | 溜板后退 L2 ？ | 1 ， 3 ， 4 |
| 5 | 5 | 溜板前進，主軸轉 L1 ？ | 1 ， 2 ， 3 ， 5 |
| 6 | 6 | 前進減速 L5 ？ | 1 ， 2 ， 3 ， 5 ， 8 |
| 7 | 7 | 一級摩擦（定時 2 ） | 1 ， 2 ， 3 ， 5 ， 6 ， 7 ， 8 |
| 8 | 8 | 二級摩擦（定時 3 ） | 1 ， 2 ， 3 ， 5 ， 6 ， 8 |
| 9 | 9 | 頂鍛（定時 4 ） | 1 ， 2 ， 3 |
| 10 | A | A 冷卻（定時 6 ） | 1 ， 3 |
| 11 | B | B 溜板后退 L2 ？ | 1 ， 3 ， 4 |
| 12 | C | C 溜板后退，卸荷 L3 ？ | 1 ， 4 |
| 13 | O/D |
當為自動時，等待換件（定時 7 ），時間達到自動轉入第一步當為單步運行時該步自動取消，轉入第 0 步驟工作 |
無 |
四、使用注意事項
1. 機器不使用后一定要切斷電源，不能讓機器長期連續帶電運行，也不能隨意修改技術數據，因為不合適的技術數據會對機器及焊接工件造成不可挽回的損失。
2. 正常情況下，用戶不要打開機器對硬件進行調換和更改代用，尤其是貯存工件程序的 EPROM 和貯存用戶技術數據的 SRAM 及 CPU 處理器，因為不正確的操作將導致整個系統的損壞。
3. 機器出現技術故障一定要有專業技術人員進行檢修，用戶無檢修能力時盡量不要自己動手，以免造成更大的技術故障。
8031 I/O 口說明：
P3.0 ：編程 / 運行 P3.0=H 編程 P3.0=L 運行
P3.1 ：自動 / 手動 P3.1=H 手動 P3.1=L 自動
P3.4 To ：外部計數脈沖，下降沿有效，高電平脈寬≥ 1us ，允許計數最高頻率： 500KHz （ 6MHz 晶振）
Out1 ： P3.2 ； Out2 ： P3.3 ； Out3 ： P3.5 ； Out4 ： P1.3
Out5 ： P1.4 ； Out6 ： P1.5 ； Out7 ： P1.6 ； Out8 ： P1.7
8255 input 說明：
In1 ： Ao （ L1 前進到位）； In2 ： A1 （ L2 中間后退）
In3 ： A2 （ L3 最后退到位）； In4 ： A3 （焊接）； In5 ： A4 （過流）
SRAM 寫保護：
將 8031 扁平線纜插座的 P20 、 P18 外接則允許寫入，將 P20 和 P18 斷開，則 SARAM6264 寫保護。 P20 、 P18 外接電阻≤ 0.1 歐。
在開機關機前應將 SRAM 置于寫保護狀態。

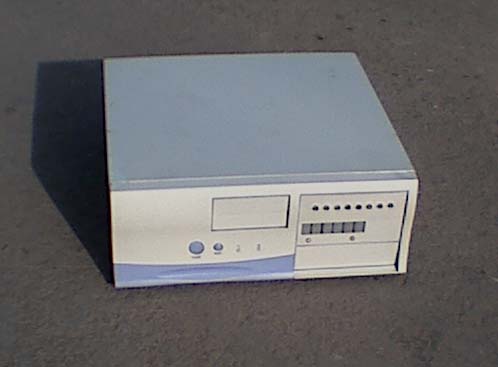

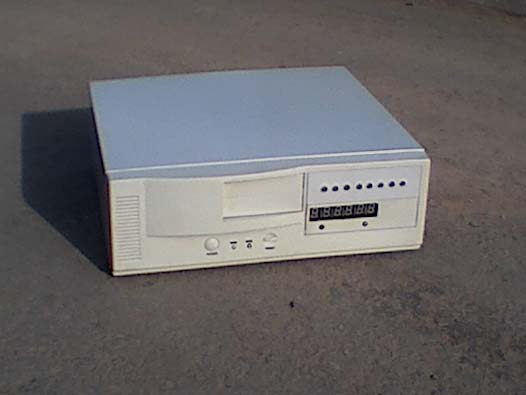

五、產品外型

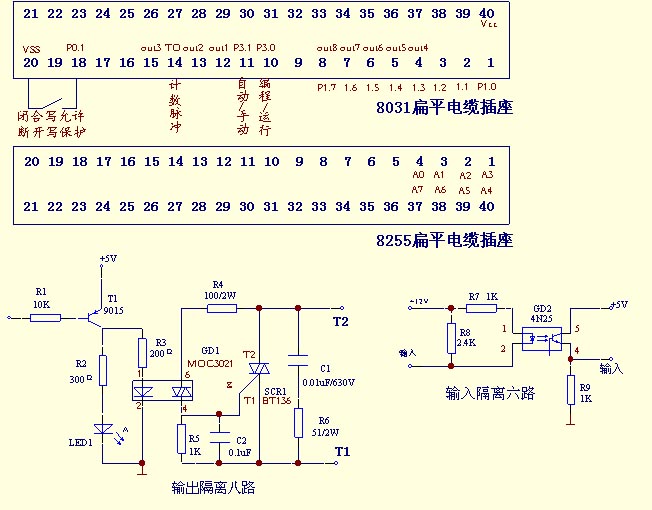

六、接線級原理
七、程序數據輸入步驟：
